Conduits de désenfumage et de ventilation horizontaux

Conduits de désenfumage et de ventilation horizontaux :

Les conduits horizontaux peuvent être des conduits de ventilation ou de désenfumage.

Constitution du conduit de désenfumage et de ventilation :

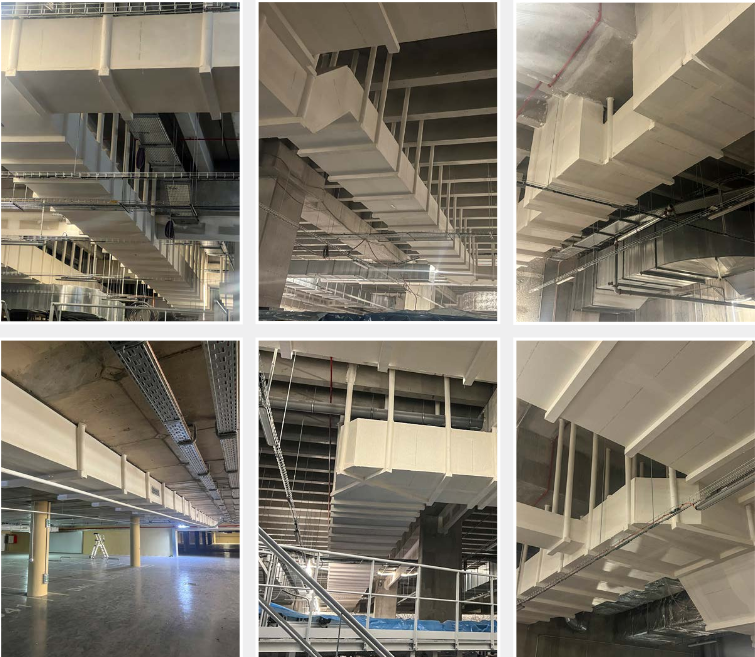

Les conduits de désenfumage et de ventilation horizontaux sont constitués par juxtaposition de tronçons :

  • de longueur maximale 1000 mm,
  • formés à partir de panneaux DESENFIRE 25 HD, 25 THD, 25 STR, 35 HD ou 45 HD.

Montage du conduit de désenfumage et de ventilation :

Selon la largeur interne du conduit de désenfumage et de ventilation, chaque tronçon est composé d’un assemblage de quatre panneaux au minimum.

Les panneaux DESENFIRE sont montés avec ou sans décalage des joints horizontaux d’une face sur l’autre. Les champs des panneaux sont enduits de colle pour carreaux de plâtre avant emboîtement des panneaux. Des polochons à base de filasse végétale et de plâtre sont confectionnés sur tous les joints horizontaux et verticaux à l’intérieur ou à l’extérieur des conduits de désenfumage et de ventilation.

Les suspentes sont protégées par un ensemble de 1/2-coquilles DESENFIRE collées entre elles ou sur la paroi du système à la colle pour carreaux de plâtre. La traverse est protégée par une coquille « U » DESENFIRE collée contre la sous-face du panneau inférieur du système.

Traversée de paroi verticale :

Les conduits coupe feu horizontaux sont filants toute longueur. Ils passent au niveau de la traversée de paroi dans une réservation aménagée préalablement.
